ABB變頻器維修范圍：

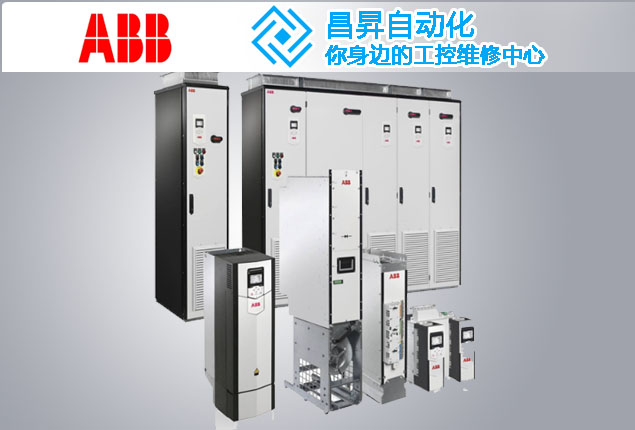

機械類傳動 ACS50系列、ACS150系列、ACS350系列、ACSM1系列變頻器，標準傳動 ACS550系列、ACH550系列、ACS310系列變頻器，工業傳動 ACS800系列變頻器、ACS850系列變頻器
ABB機械類傳動為多種多樣的工業應用提供速度控制， 從SPA水療設備電機到跑步機電機，并且高精度的定位系統和同步系統應用也同樣適用。
ABB標準傳動的購買、安裝、設置和使用都很簡單，可以節省大量時間。它們?cè)贏BB的各分銷商處廣泛供應，因而稱之為標準傳動。這類變頻器具有與現場總線通用的客戶與流程界面，規格設計、調試及維護具有通用的軟件工具，還有通用的備件PLC維修。
ABB工業傳動為工業應用而設計，特別適合于工業過程控制領域， 例如紙漿與造紙、金屬、采礦、水泥、電力、化工、石油與天然氣等。不僅可以作為完整的交流傳動，也可以作為模塊單元，從而滿足用戶、OEM和系統集成的要求。ABB工業傳動是具有高度靈活性的交流傳動，經過一定的配置，能滿足工業領域的各種精確控制，因此按單定制服務是供貨中不可分割的組成部分
ABB變頻器故障分析：
ACS300的變頻器維修，我們經常會碰到的故障就是開關電源的損壞，ACS300變頻器開關電源采用了近似UC3844功能的一塊叫LT1244的波形發生器集成塊，受工作電壓的突變，以及開關電源所帶負載的損壞，而導致此集成塊的損壞時有發生，由于使用了較長年數，電解電容也到了它的使用年限，那用于濾波的電容也就成了開關電源損壞的直接原因。我們?cè)诰S修中會碰到ACS300變頻器的整流橋經常損壞，也許從經濟角度考慮，選用了國際整流器公司的一款最緊湊的三相全橋整流器，體積和帶載電流都較小，散熱也較差，所以在使用一段時間后就會出現損壞。ACS300主控板發生故障的幾率也是相當高的，控制盤與主板之間的通訊故障，主板CPU故障都時有發生，通常此類故障較難排除。ACS300選用了三菱的IPM模塊，相對來說故障幾率較低，模塊損壞，只能更換，但更換前必須保證驅動電路完全正常。
ACS500變頻器較常見的故障有驅動厚膜的損壞，此驅動厚膜已不僅僅包含驅動電路了線路板維修，還包括短路檢測，IGBT模塊檢測，過流檢測等，由于良好的保護功能，ACS500的大功率模塊很少損壞。在維修中如果碰到驅動厚膜損壞，在沒有配件的情況下，我們只能對厚膜進行維修，由于厚膜元器件都焊接于陶瓷片上，散熱相當快，特別注意不要因?yàn)殚L(zhǎng)時間把烙鐵加熱于元器件上，而導致器件的損壞。由于受到使用時間的限定，ACS500的散熱風扇也會出現故障，常見現象是上電后只聽到“嗡嗡”聲音，但風扇不轉，由于是軸流風扇，風扇線圈和軸承往往都是正常的，檢查后發現是偏轉電容發生故障了，更換后就恢復了正常。
ACS600變頻器，應該說性能，質量還是相當可靠，但由于受到周圍環境的影響，參數設置的不當，以及不正當?shù)牟僮?，都有可能?duì)變頻器造成損壞，當然自然損壞也是每個品牌的變頻器不可避免的因素。與以往的ABB變頻器不同，ACS600變頻器采用了光纖通訊，大大提高了CPU板和I/O板之間的通訊時間，但也有可能引起了“LINK OR HWC”“ PPCC LINK”這樣的故障出現，這種故障的出現與光纖的損壞不是絕對的?！?PPCC LINK”故障是ACS600變頻器較常見的故障，CPU板，I/O板的損壞都有可能導致此故障的出現。電源維修開關電源損壞，在ACS600變頻器中也會碰到，故障主要出現在開關管上，由于開關管的短路，常常也會導致用于限流的一個功率電阻燒壞?！癝HORT CIRCUIT”輸出短路故障是我們碰到的最多的一類故障了，ACS600采用了智能化的模塊，負載的故障，以及使用中的一些問題都能導致模塊的損壞，而模塊的損壞也經常連帶驅動板的損壞，由于備件價格比較昂貴，所以維修變頻器的費用也相對較高，所以對于維修人員板級的維修提出了更高的要求。
ABB 變頻器ACS401 維修
【故障現象】上電顯示8888，并伴有繼電器“卡 ”“卡”不停的吸合聲，散熱風扇也無工作。
【故障分析】測量過模塊BSM100GD120DN2 沒有問題。懷疑此故障一定是開關電源部分引起的問題。此類變頻器正常情況下：上電后風扇應該工作，而現 在風
扇不運轉，懷疑某路的電源沒有 過去，和某處引起短路造成開關電源無法起震。拆下驅動板子發現風扇端子處，有燒黑的的痕跡。并且上電的時候，發現這里有火花冒
出。用表測量?jī)啥俗邮菍?dǎo)通的。經過處理后。風扇24V供電正常。 由于24V通過燒黑的電路板子短路，拉低了開關電源部分的電壓。使得繼電器供電腳電壓過低，造成來
回的不斷的吸合。
【故障處理】清理短路線路. 清洗干凈正常。
